端到端網絡全鏈路監控方案

網絡、業務規模不斷增大、設備不斷增多全鏈路管理面臨以下難題：

• 如何快速發現問題？
• 如何判斷故障影響范圍？
• 如何分析鏈路性能問題以及實時容量規劃？
• 如何跟蹤記錄鏈路的各項性能指標，如流量、帶寬、吞吐量、丟包率等？

北京智和信通全鏈路運維監控方案，從整體維度到局部維度展示鏈路各項指標，整體方案可觀測、可告警、可分析、可統計，通過SNMP協議監實時監控各個端口以及每條線路的通斷情況和性能指標，結合專業的流量監控分析能力，對鏈路容量進行即時監控，并生成流量分析報告，為容量規劃提供依據。

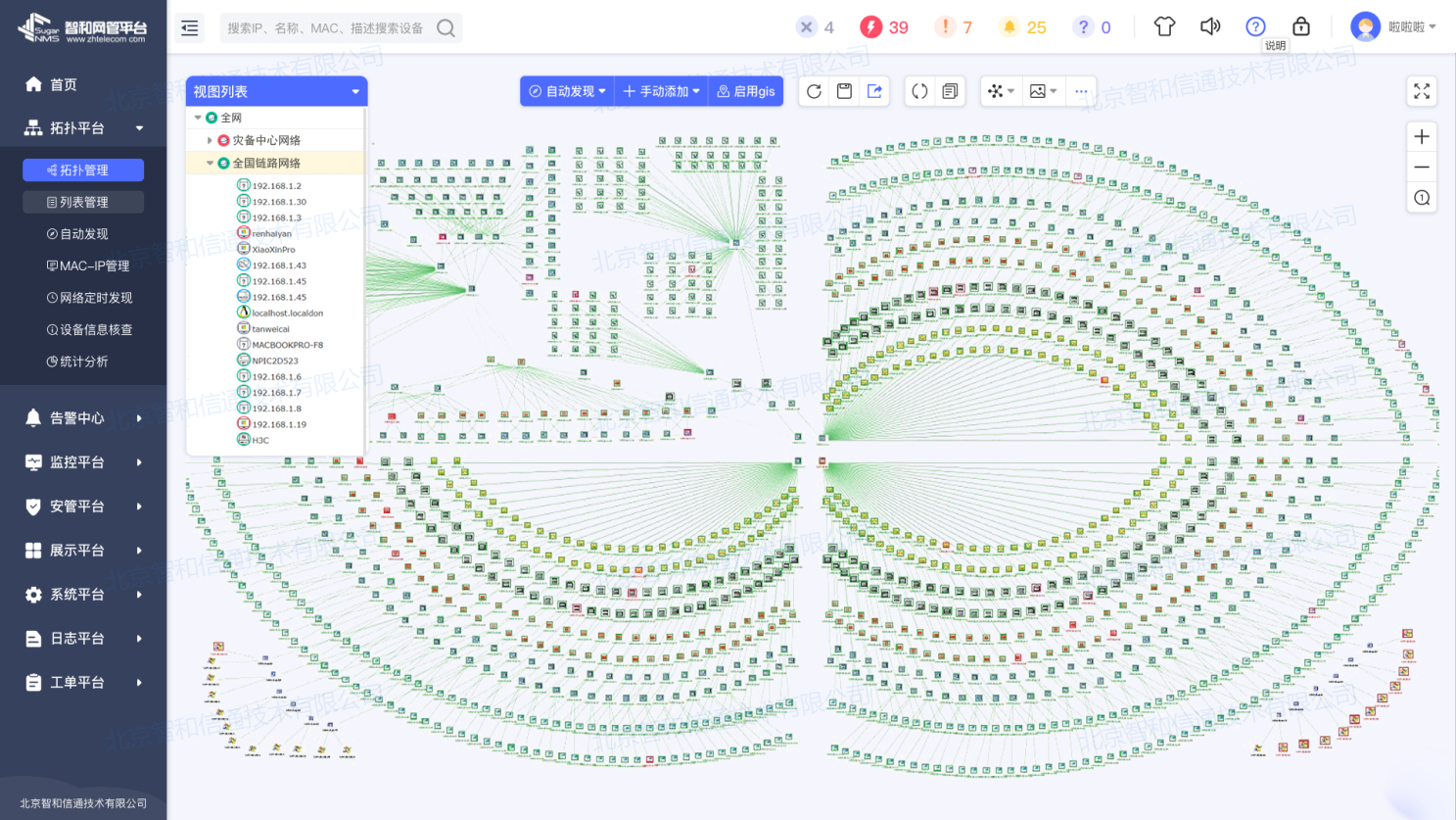

支持CDP、LLDP、ICMP、ARP技術、鄰居路由、端口轉發表等物理拓?fù)浒l(fā)現技術，自動識別聚合鏈路工業環網等。提供IP范圍、下掛設備搜索、下掛資源升級成設備等發現途徑。通過拓?fù)湟晥D編輯連接，選擇連接實時顯示的性能數據項。

展示設備之間的鏈路、運行狀態、流量性能數據智能識別鏈路關系，通過直觀的拓?fù)鋱D進行展現，幫助網絡管理人員實時了解網絡鏈接情況，配置情況以及設備運行情況。支持監控的指標包括上傳流量、下載流量、狀態、接收/發送數據包量、上傳下載丟包率、包錯誤率、上傳下載帶寬使用率、連通狀態、管理狀態等。

網絡設備間大量的數據傳輸給網絡容量帶來巨大壓力，為避免網絡阻塞，保障數據傳輸?shù)姆€(wěn)定，對網絡流量的監測與控制非常重要。對網絡流量的監測、分析是流量控制、帶寬規劃的前提，只有得到準確的流量數據，分析、掌握流量的變化規律，才能制定合理的流量控制方案。

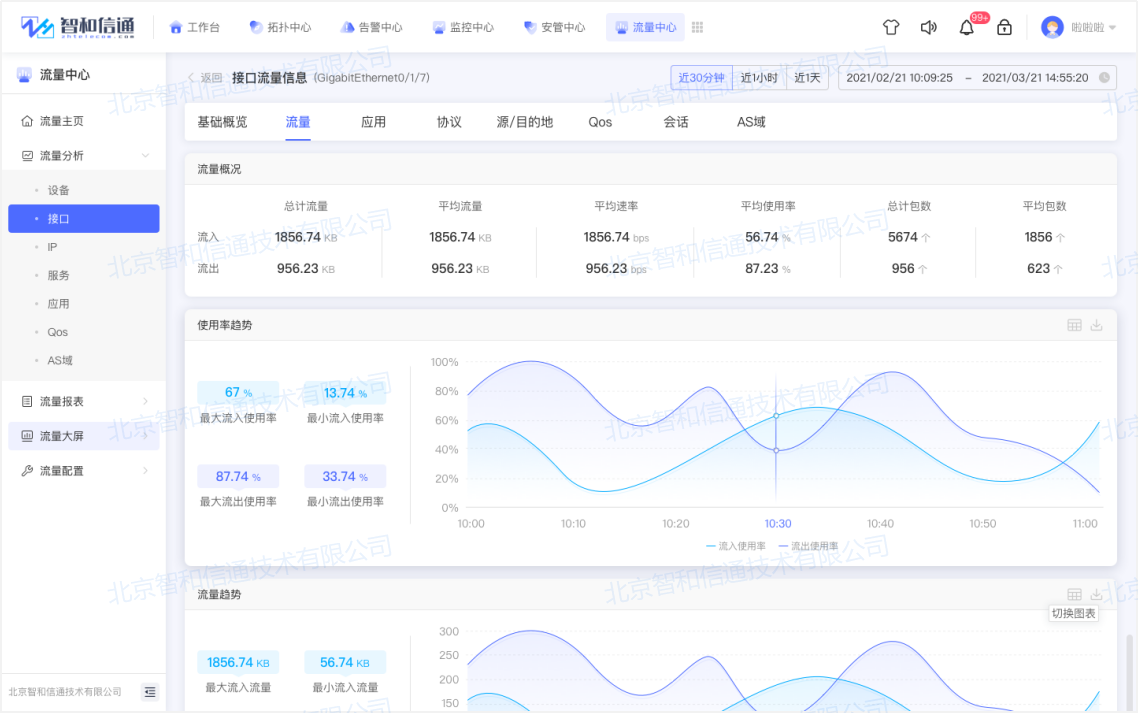

北京智和信通通過智和網管平臺的流量分析回溯能力，采集、分析、存儲所有網絡流量，從設備、接口、IP、服務、應用、會話、QoS等層級出發，提供歷史流量趨勢圖譜，通過應用、端口、協議等對流量進行監控和多維度分析，支持按源和目的地進行流量，流量監控粒度可達大小、速率、帶寬使用率、包等。通過回溯分析數據包特征、異常網絡行為，以多維數據分析和深度挖掘?yàn)槭侄危瑢?shí)現數據包層面的流量追蹤，為實時網絡傳輸、有效控制流量、合理分配帶寬提供依據。

通過自動掃描和手工編輯的方式，繪制可視化網絡拓?fù)洌詧D形方式直觀展示設備、資源、鏈接關系，實時監測基礎資源，及時發現各種異常，并通過聲光、郵件、短信、企業微信、釘釘?shù)刃问竭M(jìn)行告警。

無需針對告警進行手動處置，只需預編排告警處理流程，平臺根據場景自動觸發，實現故障自愈。以網絡狀態監控、設備性能監測為基礎，結合網絡流量偵測功能，動態發現網絡故障。智能判斷告警類型及級別，自動觸發預設的故障處置流程，復雜告警指派工單專人處理，常規告警觸發安全策略全自動處理。

將重復性、周期性的大量鏈路巡檢工作，通過可視化拖拽編排的方式，預設巡檢策略與流程，收集資源信息數據并對其健康情況進行分析，實現鏈路巡檢自動化，僅需關注相應的作業執行過程、執行成功與否以及執行結果，降低日常運維中人員的時間、精力投入，從而將運維人員從繁瑣的簡單工作中解放出來，進行更重要的工作。

由于農商行是移動+電信雙線路模式，其核心是想對雙線路進行管理，監控各鄉鎮網點的網絡狀況，明確移動和電信哪條線路出現問題，及時進行處理。核心需求包括：實現對市和各鄉鎮網點的監控；每臺設備上電信與移動雙ip監控；對交換機的詳細管理，包括性能、故障等；將拓?fù)浣缑嫱队暗酱笃聊簧线M(jìn)行展示。

需求實現

智和信通提出了智和網管平臺+定制開發的方案，針對農商行雙線路的情況進行部分開發。

• 通過開發，實現雙線路監控，實現自動切換監控IP；
• 由于農商行的網點型網絡結構，設計通過設備顏色對雙線路進行展示，
• 主線路掉線設備顯示紅色，副線路掉線設備顯示棕色，全掉線顯示灰色；
• 通過自動切換監視IP，實現對設備不間斷的故障、性能等監控。

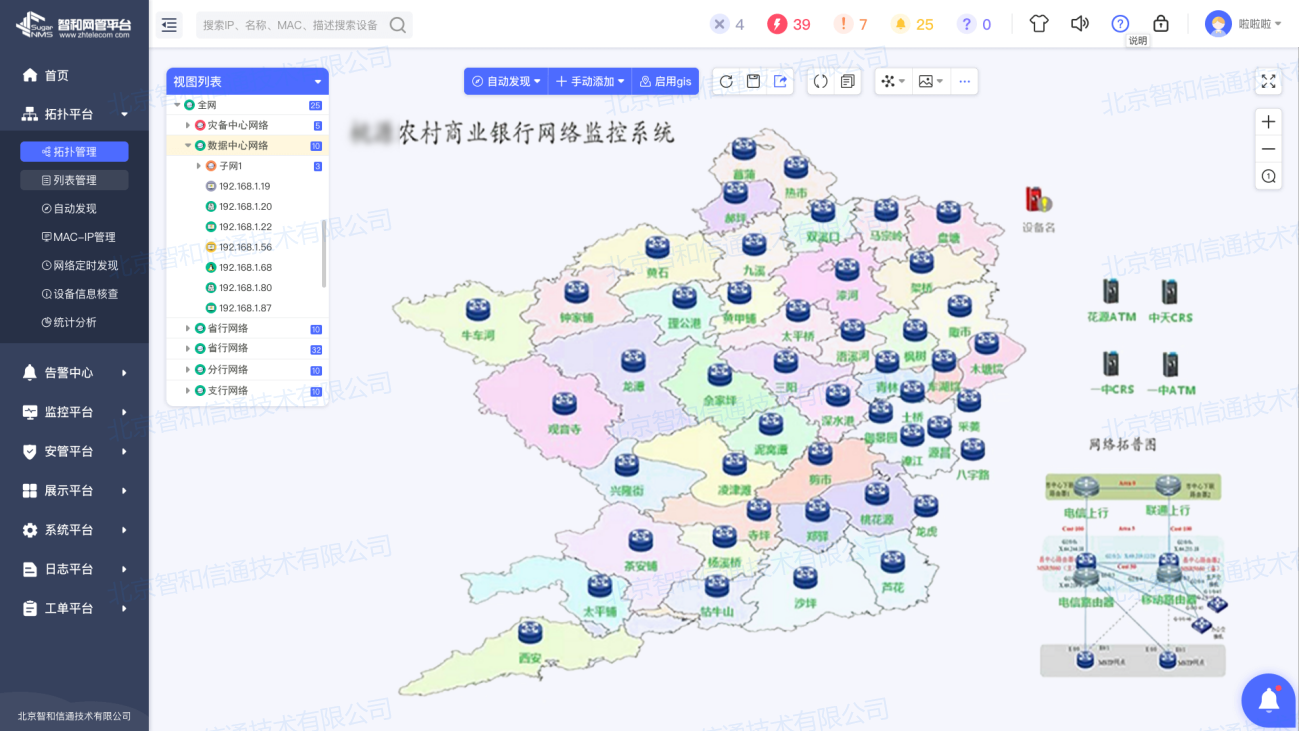

拓?fù)湫Ч?/strong>
